8. TCP/IP : 네트워크계층

네트워크계층의 투명성:

송신자 호스트는 수신자 호스트까지 경유해야 하는 데이터링크 및 라우터에 관한 물리적 세부사항을 알지 못해도 데이터그램을 전송할 수 있도록 해줌



IP는 비연결형  TCP는 연결형



QoS : 퀄리티 오브 서비스







**IP 단편화(IP Fragmentation)**에서 나오는 두 핵심 개념:
👉 Fragment Offset (단편 오프셋)
👉 MF (More Fragments) 플래그

이 둘은 IP 패킷을 나눌 때 수신 측이 조립을 잘 할 수 있도록 도와주는 필드예요.

---

✅ 먼저, 왜 단편화가 필요한가?

• IP 패킷은 너무 크면 한 번에 못 보냄
• 그래서 **MTU(Maximum Transmission Unit)**보다 큰 경우, IP 계층이 패킷을 쪼개서(Fragmentation) 여러 개로 나눠 보냅니다.
• 수신자는 다시 이걸 조립해야 하므로, "순서"와 "마지막 조각 여부"를 알아야 해요!

➡️ 이걸 위해 등장하는 것이 바로 Fragment Offset과 MF 플래그입니다.

---

🧩 1. Fragment Offset (단편 오프셋)

▶️ 조각이 원래 데이터의 몇 바이트 위치부터 시작되는지를 8바이트 단위로 알려줌

예:

조각실제 위치Offset 값

1번	0~1479	0
2번	1480~2959	185
3번	2960~4000	370

(※ Offset = 시작위치 / 8)

➡️ 수신 측은 이 Offset 값을 기반으로 조각들을 올바른 순서로 조립함.

---

🧩 2. MF (More Fragments) 플래그

▶️ "뒤에 더 조각이 있는지?" 알려주는 1비트 플래그

• MF = 1 → 아직 뒤에 더 많은 조각 있음
• MF = 0 → 마지막 조각

➡️ 수신 측은 MF가 0일 때까지 계속 기다리다가,
Offset 정보 기준으로 조각들을 합쳐서 원래 IP 패킷으로 복원함.

---

📦 예시 한 번에 보기

조각 번호OffsetMF

1번 조각	0	1
2번 조각	185	1
3번 조각	370	0 ← 마지막 조각!

---

✅ 정리 요약

용어설명

Fragment Offset	이 조각이 원래 데이터의 어디부터 시작되는지 (8바이트 단위)
MF 플래그	뒤에 더 조각이 있는지 알려줌 (1이면 계속 있음, 0이면 마지막 조각)





ARP정의



요청할때는 broadcasting

응답받을때는 unicasting



프락시ARP 호스트에서 모든곳에 요청을 보냄  같은 네트웍에 없을떄,

다른네트웍을 통해서 받을떄 프록시ARP 라우터를 통해서 받음





RARP정의(Reverse Address Resolution P)

물리주소만 알고있는 호스트가 자신의 IP주소를 찾을때 사용되는 프로토콜

호스트의 IP주소는 디스크에 저장됨

디스크가 없는 호스트는 물리주소만 알고 있으므로 이를 이용하여 IP주소를 얻고자 함



다른 호스트들에게 IP를 알려달라고 요청(브로드캐스팅) ->  IP주소를 응답(유니캐스팅)



ICMP

인터넷 컨트롤 메시지 프로토콜



전송 오류 제어

메시지를 전달하게끔

IP는 비신뢰적. 그래서 전송오류제어를 통해 신뢰성을 높여주고자함

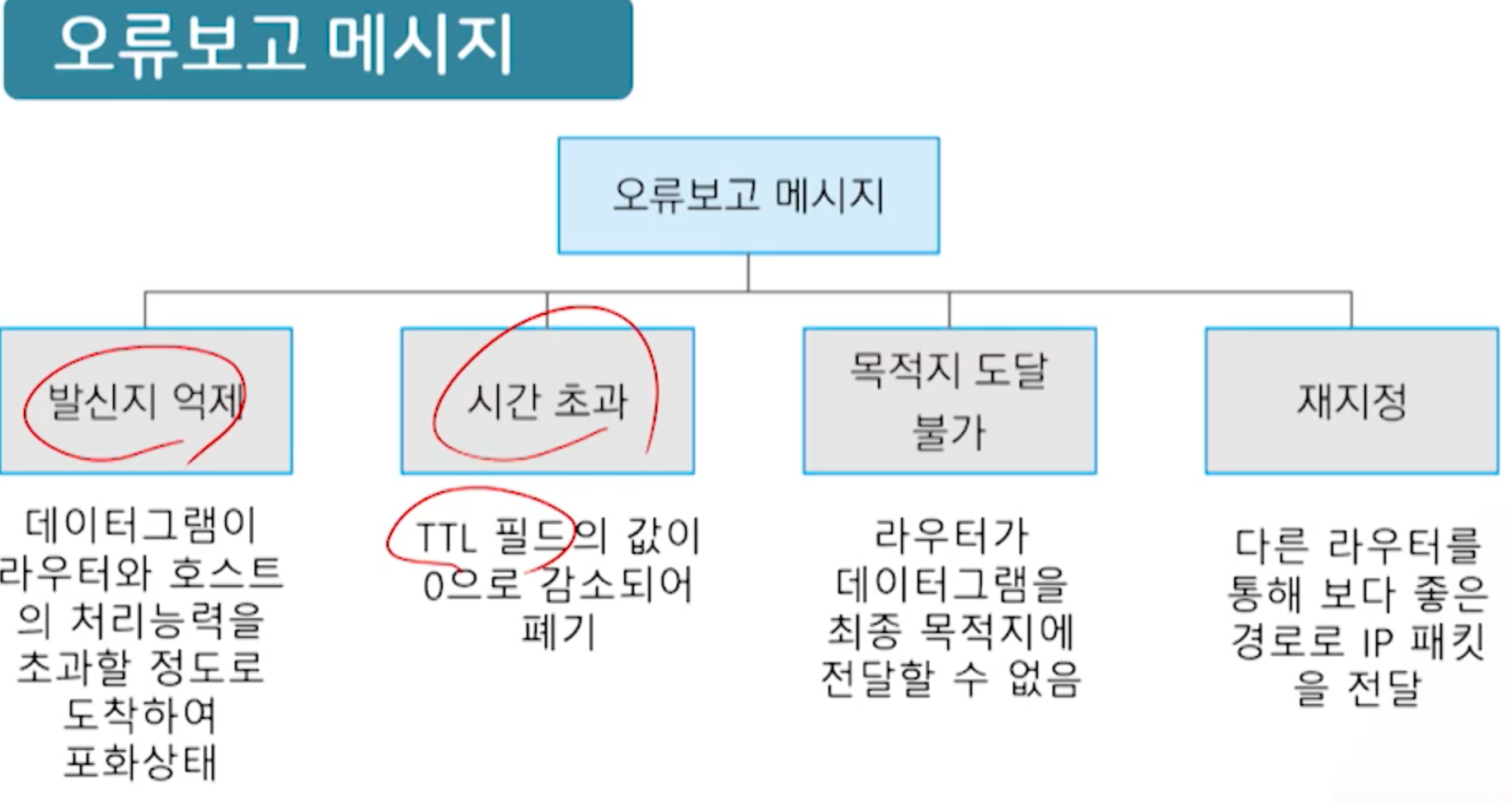

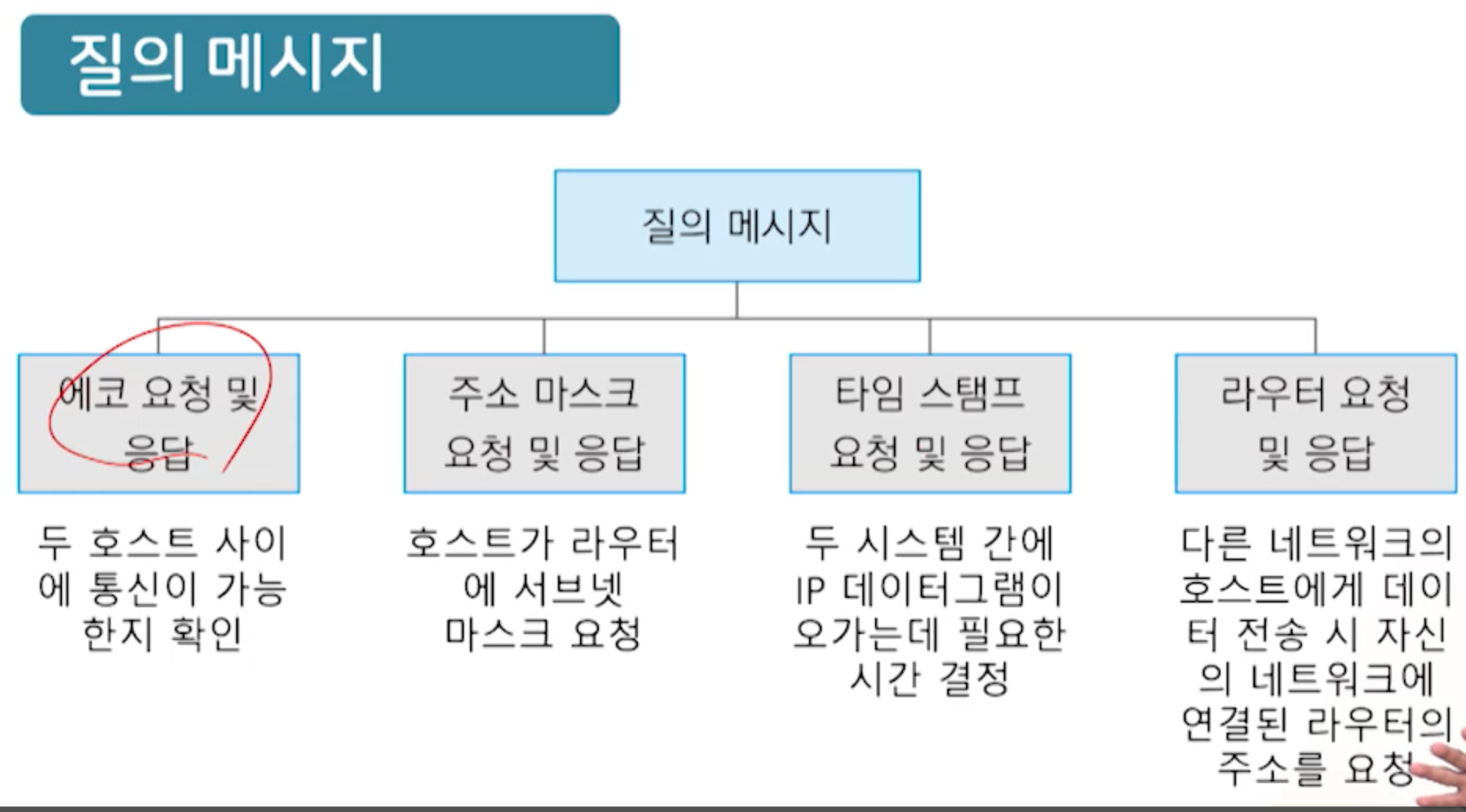

오류메시지 또는 제어메시지를 제공해주는 프로토콜

IP전송 과정에서



오류는 수정하지않고 단지 보고만 수행

IP주소를 이용해서 발신지에 오류 전송





IGMP

인터넷 그룹 매니지먼트 프로토콜

멀티캐스트 서비스를위해 사용되는 프로토콜

IP호스트가 어떤 멀티캐스트 그룹에 참가하고있는지를 머러티캐스트 라우터에 통보하는 프로토콜



멀티캐스트: 하나의 그룹에 속한 호스트들에게 메시지 전송



DHCP : 응용계층 프로토콜







BOOTP : 동적으로 IP주소를 할당

디스크가 없는 호스트에 대해 주소 및 설정정볼르 자동적으로 할당하고 관리하는 프로토콜



3

라우팅 테이블이 제공하는 정보가 아닌 것은?

1

다음홉(next-hop) 라우터의 IP 주소

2

목적지 IP 주소

3

송신자 IP 주소

4

참조 횟수

오답입니다.

정답 : 3

라우팅 테이블은 필드는 마스크, 목적지 IP 주소, 네트워크에 직접 연결된 다음홉 라우터의 IP 주소, 플래그, 참조횟수, 사용, 인터페이스 등으로 구성된다.



Q5

ICMP에 관한 설명이 아닌 것은?

1

오류 또는 제어 메시지를 제공한다.

2

IP 데이터그램을 사용한다.

3

유형 및 코드에 따라서 서로 다른 형식을 제공한다.

4

응용 계층에서는 ICMP 기능을 직접 이용할 수 없다.

정답입니다.

정답 : 4

ICMP는 인터넷에서 IP를 대신하여 오류 또는 제어 메시지를 제공하는 프로토콜이다. ICMP 메시지는 목적지로 반드시 전송되어야 하므로 IP 데이터그램으로 전송된다. ICMP 메시지는 유형 및 코드에 따라 서로 다른 형식을 가지고 있다.



Q6

DHCP에 관한 설명이 아닌 것은?

1

IP 주소가 없는 경우에도 인터넷에 접속 가능하다.

2

중앙에서 IP 주소를 관리하고 자동으로 할당한다.

3

다른 네트워크로 이동 시에 재부팅할 필요가 없다.

4

IP 주소 재사용 가능하다.

정답입니다.

정답 : 1

IP 주소는 서로 다른 네트워크 간에 호스트를 식별하는데 사용된다. 인터넷 상에서 호스트들이 서로 통신하기 위해서는 각 호스트를 식별해주는 인터넷 주소가 필요하다.
